Wenn Sie schon einmal Stunden damit verbracht haben, ein Problem mit einem fehlerhaften, neigungsbezogenen Produkt zu beheben – etwa wenn eine medizinische Stütze einen Fehlalarm auslöst, der Kippschutz eines Standheizgeräts nach längerem Gebrauch versagt oder ein Smart-Home-Gerät fehlerhaft funktioniert –, ist es sehr wahrscheinlich, dass die Kontakte im mechanischen kugelgelagerten Neigungsschalter oxidiert oder korrodiert sind. Als Lieferant von Neigungsschaltern stoßen wir häufig auf Post-Sales-Probleme dieser Art: Prototypen funktionieren einwandfrei, aber nach der Massenproduktion und dem Versand führen Staub, Hitze und Feuchtigkeit nach und nach dazu, dass die Metallkontakte korrodieren, was zu einem Versagen der Schutzfunktion führt.
Der erste Instinkt vieler Ingenieure besteht darin, die Schalter einfach durch billige mechanische Kugellagerschalter zu ersetzen, aber das Problem wird immer wieder auftreten. Im heutigen Blogbeitrag helfen wir Ihnen, fotoelektrische Neigungsschalter zu verstehen. Ihr größter Vorteil besteht darin, dass sie keine Metallkontakte haben, wodurch Korrosion und Verschleiß an der Quelle vermieden werden. Wir verzichten auf Fachjargon und teilen praktische Erkenntnisse aus realen Projekten, damit Sie schnell feststellen können, ob dieses Produkt für Ihr Projekt geeignet ist.
So funktioniert ein optoelektronischer Neigungsschalter
Herkömmliche Kugelkippschalter basieren darauf, dass eine Metallkugel direkten Kontakt mit Metallkontakten herstellt, um einen Stromkreis herzustellen, was aufgrund von Feuchtigkeit und Staub zu Oxidation und Korrosion der Kontakte führen kann. Im Gegensatz dazu arbeiten fotoelektrische Neigungsschalter nach dem Prinzip der Infrarotstrahlerkennung und enthalten einen Infrarotsender, einen Empfänger und eine bewegliche Kugel. Wenn das Gerät horizontal platziert wird, blockiert die Kugel den Infrarotstrahl und der Ausgang sendet ein „getrennt“-Signal; Wenn die Kugel in eine beliebige Richtung geneigt wird, um den voreingestellten Auslösewinkel zu erreichen, verschiebt sich die Kugel, wodurch der Infrarotstrahl durchgelassen wird und der Ausgang ein „ausgelöstes“ Signal sendet.
Wichtiger Hinweis:Dieses Gerät verfügt über einen Ruhestrom und ist nur für Geräte mit externer Stromversorgung geeignet; Es ist nicht für batteriebetriebene Produkte geeignet.

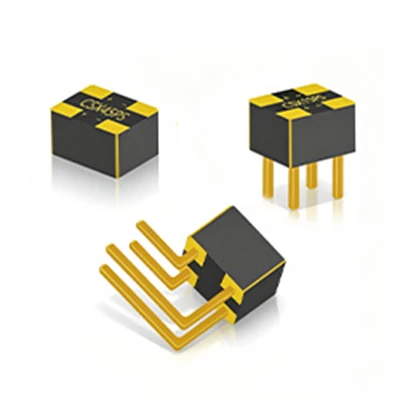

Diese Serie bietet eine Vielzahl von Auslösewinkeln zur Auswahl: CSX15PS (15°), CSX30PS (30°), CSX45PS (45°) und CSX60PS (60°).Der Auslösewinkel bezieht sich auf die Neigungsschwelle, bei der der Schalter aktiviert wird, und ist der Schlüsselfaktor bei der Auswahl des geeigneten Modells.
Wichtige Produkt-Highlights (Kernverkaufsargumente, um Leser anzulocken)
1. Keine metallischen physischen Kontakte:korrosionsbeständig und verschleißfrei: Da die elektrische Leitfähigkeit nicht auf Metallkontakten beruht, werden die bei mechanischen Schaltern häufig auftretenden Probleme wie Oxidation, Rost und Ablationsfehler vollständig vermieden. Mit einer Lebensdauer von bis zu 50.000 Stunden eignet es sich für Geräte, die eine langfristige, kontinuierliche Stromversorgung benötigen.
2. 360° omnidirektionale Neigungserkennung:Erkennt Neigungen in jede Richtung und erfüllt so den Bedarf an einem Rundum-Kippschutz der Ausrüstung.
3. Flexible Installation und Massenproduktionsfähigkeit:Verfügt über eine standardisierte Gehäusegröße von 4,2 × 3,2 × 3 mm und unterstützt sowohl die SMT-Oberflächenmontage als auch die DIP-Durchgangsmontage. Es kann sowohl auf horizontalen als auch auf vertikalen Leiterplatten installiert werden und eignet sich daher sowohl für die Prototypenentwicklung als auch für die automatisierte Massenproduktion.
4. Stabiler Betrieb über einen weiten Temperaturbereich:Betriebstemperaturbereich von 40℃ bis +85℃, beständig gegen Temperaturschwankungen, die durch interne Heißluftströme in Haushaltsgeräten, medizinischen Geräten und allgemeinen Industrieumgebungen verursacht werden.
5. Einfache Stromversorgung:Unterstützt 3,3 V/5 VDC und ermöglicht so die direkte Integration mit gängigen MCU-Steuerplatinen.
Allgemeine elektrische Spezifikationen
●Betriebsspannung: 3,3 V / 5 VDC
●Betriebsstrom: 10 mA
●Lebensdauer: 50.000 Stunden
●Betriebstemperatur: -40 °C bis +85 °C
Projektbeispiele aus der Praxis, damit Sie schnell beurteilen können, wie sie Ihren Anforderungen entsprechen
Fallstudie 1 | Kippschutz für medizinische Pflegeständer – Modellauswahl: CSX15PS (15°-Auslöser)
Projektanforderungen:Bei der geringsten Neigung des Geräts muss ein schneller Alarm ausgelöst und die Stromversorgung unterbrochen werden. Das Gerät bleibt das ganze Jahr über mit Strom versorgt, daher müssen Kontaktkorrosion und Ausfälle verhindert werden. Stromversorgung über ein externes Netzteil. Warum Sie sich dafür entscheiden sollten: Die schnelle Auslösung bei einem niedrigen Winkel von 15° sorgt für eine empfindliche und sichere Reaktion; Das kontaktlose Design des Optokopplers eliminiert Bedenken hinsichtlich Kontaktkorrosion bei Langzeitgebrauch. Sowohl die SMT- als auch die DIP-Montageoptionen ermöglichen unterschiedliche Leiterplattendesigns.
Fall 2 | Kippschutz für Standheizgeräte – Modell CSX30PS (30°-Auslöser)
Projektanforderungen:Schutz vor Stromabschaltung, wenn das Gerät um 30° geneigt ist; das Gerät enthält Hitze und Staub; Betriebserschütterungen dürfen keine Fehlauslösungen verursachen; Stromversorgung über eine externe Wechselstromquelle. Warum Sie sich dafür entscheiden sollten: 30° ist die Standardschwelle für den Kippschutz bei Kleingeräten; das versiegelte Gehäuse isoliert interne Hitze und Staub; Das kontaktlose Design eliminiert die Alterungs- und Ausfallprobleme, die mit herkömmlichen Kugelschaltermechanismen verbunden sind.
Checkliste zur Selbsteinschätzung: Hilft Ihnen, schnell festzustellen, ob sich der Kauf dieses Produkts lohnt
Nachdem Sie die folgenden Fragen gelesen haben, können Sie feststellen, ob dieses Projekt das Richtige für Sie ist:
✅Dieses Produkt ist zum Kauf geeignet, wenn Ihr Projekt die folgenden Bedingungen erfüllt:
1. Das Gerät wird von einer externen Stromquelle mit Strom versorgt und kann einen Ruhebetriebsstrom von 10 mA verarbeiten.
2. Das Produkt benötigt eine langfristige, kontinuierliche Stromversorgung und kann spätere Ausfälle durch Kontaktkorrosion oder schlechten Kontakt nicht tolerieren;
3. Eine 360° omnidirektionale Neigungserkennung ist erforderlich;
4. Die Anwendungsumgebung enthält Staub und heiße Luft, die zum Ausfall mechanischer Kugelschalter führen können.
5. Sowohl Prototyping als auch Debugging sind erforderlich, gleichzeitig ist aber auch die SMT-Produktion in großen Stückzahlen möglich.
❌Wir empfehlen dieses Produkt nicht, wenn Ihr Projekt eine der folgenden Bedingungen erfüllt:
1. Batteriebetriebene Geräte mit strengen Anforderungen an den Ruhestromverbrauch;
2. Verbraucherprodukte, die für extrem niedrige Kosten, einfache Verwendung in Innenräumen und kurze Lebensdauer konzipiert sind (ein standardmäßiger mechanischer Kugelschalter ist ausreichend);
3. Geräte mit einer anderen Versorgungsspannung als 3,3 V oder 5 V, bei denen eine Spannungsumwandlung nicht möglich ist.1.
Tipps zur Vermeidung von Fallstricken bei der Modellauswahl
Ignorieren Sie nicht den statischen Strom, da dieser die Batterie schnell entladen kann.
2. Wählen Sie den richtigen Auslösewinkel basierend auf Ihrer Sicherheitsschutzlogik; Wählen Sie kein 60°-Modell für Anwendungen, die einen kleinen Auslösewinkel erfordern.
3. Stellen Sie niemals eine Spannung von mehr als 3,3 V oder 5 V bereit, da das Gerät dadurch sofort durchbrennt.
Wenn Sie die Anforderungen Ihres Projekts analysiert haben, sich aber immer noch nicht sicher sind, welcher Winkel oder welche Lösung optimal ist, müssen Sie nicht auf Versuch und Irrtum zurückgreifen. Egal, ob Sie ein F&E-Ingenieur in den Bereichen Haushaltsgeräte, Medizin oder Industrieausrüstung oder ein OEM-Einkäufer mit großen Stückzahlen sind, zögern Sie nicht, uns zu kontaktieren. Wir können Mustertests durchführen, Leistungstestberichte liefern und Ihnen bei der Bestimmung des geeigneten Auslösewinkels helfen.
Letztendlich liegt der Kernwert des fotoelektrischen Neigungsschalters in seinem kontaktlosen Design, das die mit mechanischen Schaltern verbundenen Probleme wie Korrosion und Verschleiß angeht. Wenn Sie mit Kontaktfehlern in Kugelschaltern zu kämpfen haben, ist dieses Produkt eine Prüfung wert. Wenn Sie die Produktspezifikationen im Detail überprüfen müssen, finden Sie unten den Link zum Datenblatt. Wenn Sie persönliche technische Unterstützung bei der Produktauswahl benötigen, wenden Sie sich bitte an unser Team.
Referenzen: International Electrotechnical Commission (IEC) 60947-5-3: Technical and Application Guidelines for Tilt Switches, 2021; Zuverlässigkeitstestbericht der Industrial Electronics Association (IEA) für fotoelektrische Neigungssensoren, 2022; *Journal of Sensors and Actuators*: Application of Contactless Photoelectric Tilt Switches in Safety Solutions for Home Appliances and Medical Devices, Bd. 18, Nr. 2, 2023
